| 蝸桿蝸輪的主要參數與尺寸計算 | |
|

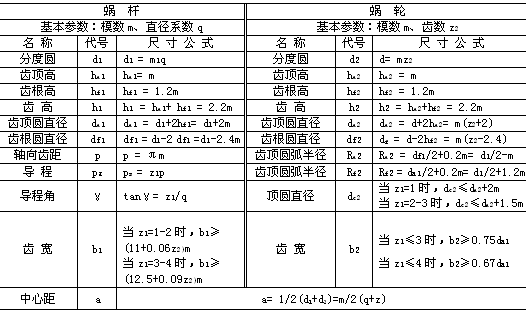

蝸桿蝸輪的主要參數有:模數m、蝸桿分度圓直徑d、導程角γ、、中心距a、蝸桿頭數z1、蝸輪齒數z2等，根據上述參數可決定蝸桿與蝸輪的基本尺寸，其中z1、z2由傳動要求選定。幾何尺寸計算如下表所示。 |
|
 |
|
| ◆ 蝸桿蝸輪的畫法 | |
|

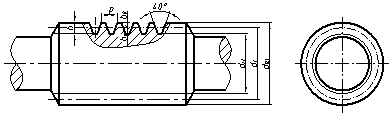

蝸桿一般選用一個視圖，其齒頂線、齒根線和分度線的畫法與圓柱齒輪相同，如下圖所示。圖中以細實線表示的齒根線也可省略。齒形可用局部剖視或局部放大圖表示。 |
|
 |
|
|
◆ 蝸輪的畫法 |
|
| (1)在投影為非圓的視圖中常用全剖視或半剖視，并在與其相嚙合的蝸桿線位置畫出細點畫線圓和對稱中心線，以標注有關尺寸和中心距。 (2)在投影為圓的視圖中，只畫出最大的頂圓和分度圓，喉圓和齒根圓省略不畫。投影為圓的視圖也可用表達鍵槽軸孔的局部視圖取代。 |
|
|
|
