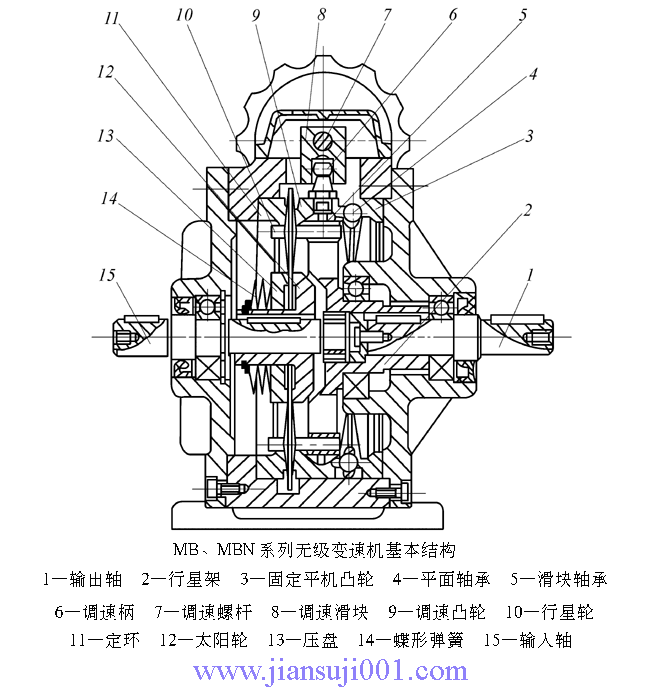

MB系列無級變速減速機帶錐度的太陽輪12和壓盤13被一組碟形彈簧14壓緊，輸入軸15與太陽輪用鍵聯接，組成壓緊的輸入裝置。一組帶錐度的行星輪10內側夾在壓緊的太陽輪與壓盤之間，外側夾在帶錐度的定環11和調速凸輪9之間，當輸入裝置轉動時，由于定環和調速凸輪固定不動，行星輪就沿定環作純滾動，且繞輸入軸作公轉，通過行星輪軸及滑塊軸承5而帶動行星架2及輸出軸1轉動。
性能特點和適用工況
1）高強度 在加沖擊負載或機器逆轉時，本機性能可靠、能精確地傳動，無后座力，并有足夠的強度。
2）變速范圍大 變速比為1：5，即輸出速比可在1：1.45至1：7.25之間任意變化。
3）調速精度高 調速精度為0.5～1轉。
4）性能穩定 本機的傳動部件都經過特殊熱處理、并經精密加工。接觸和潤滑良好、運行平穩、噪聲低，壽命長。
5）同軸結構 輸入軸、輸出軸同向旋轉，體積小，重量輕。
6）組合能力強 本機能與各種減速機組合，實現低速無級變速，因此它具有良好的適應性。
這種無級變速器不僅可廣泛地用于食品、制藥、塑料、造紙、陶瓷、煙草、制革等輕工業部門，而且廣泛用于機床、石化、冶金等重工部門及交通運輸業。
