標準SWL絲桿升降機

發布時間：2016/6/2 15:19:11 來源：海洋傳動

SWL絲桿升降機是由蝸輪蝸桿減速機和梯形絲桿組成，體積小，外形類似千斤頂。蝸桿采用40CR并調質和熱處理，蝸輪采用錫青銅從而保證了蝸輪蝸桿的使用強度和使用壽命。梯形絲杠采用40CR調質和熱處理，目的是增加絲桿和蝸輪的摩擦壽命，

SWL絲桿升降機是由蝸輪蝸桿減速機和梯形絲桿組成，體積小，外形類似千斤頂。蝸桿采用40CR并調質和熱處理，蝸輪采用錫青銅從而保證了蝸輪蝸桿的使用強度和使用壽命。梯形絲杠采用40CR調質和熱處理，目的是增加絲桿和蝸輪的摩擦壽命。其使用方式分提升、上頂、下壓、下拉以及平推和翻轉，裝配形式多樣。用戶在選型是應該按不同的使用方式選擇不同的裝配形式（如下圖所示）

型號表示方法里SWL后面緊跟的數字表示最大起重噸位(例如2.5 ,改標準絲桿升降機最大其中能力為120噸）。

數字后面緊跟升降速度，用字母M或者P表示 ,M表示慢速，P表示普通速度（普通速度P可以省略）

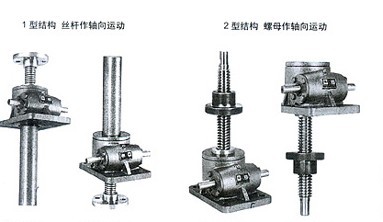

速度表示后面是結構形式，分1型和2型，1型結構表示絲桿做軸向運動，不做自轉。2型結構表示絲桿做自轉運動，不做軸向運動，而絲桿上面的螺母做軸向運動。如圖

結構形式表示后面是裝配方式，1型結構和2型結構分別含有兩種裝配方式A和B(如上圖)，A表示絲桿向上、B表示絲桿向下。

結構方式后面緊跟絲桿頭部形式：

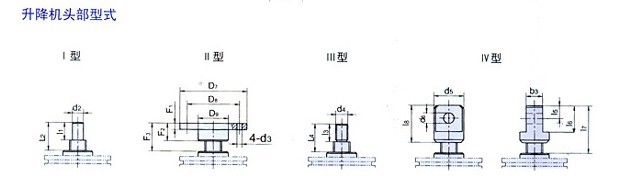

SWL絲桿頭部形式分四種：I型表示光柱、II型表示法蘭盤、III表示螺紋形式、IV表示扁頭帶孔，每種頭部對應不同的使用方式，選擇是盡量根據自己的使用方式選擇。

有時候，1型結構的升降機起重的物體不能固定（起重物體可以轉動），這樣情況下，絲桿會因為升降機內部摩擦產生自轉現象，從而升降機失去了升降功能自作自轉。所以在這種特殊情況下必須選擇防旋轉形式的

也就是行程后面要帶FZ表示。

絲桿升降機具體性能參數如下：

型號	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
SWL絲桿升降機最大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
SWL絲桿升降機最大拉力,KN	25	50	99	166	250	350	500	1000	1200
SWL絲桿升降機絲杠螺紋尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蝸輪蝸桿傳動比（P）	普通6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
蝸桿每轉行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蝸桿每轉行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蝸桿傳動比（P）	6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
絲桿升降機滿負荷蝸桿扭距N•m	18.6	39.5	119/179	240	366	600	970	2323	3316
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
滿負荷蝸桿扭距N•m	8.86	19.8	60/90	122	217	340	425	997	1658
SWL絲桿升降機絲桿最大軸伸長度	1500	2000	2500	3000	3500	4000	5500	6500	7000
絲桿升降機最大許用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）總效率％	23	21	23	21	19	18	15	13	12
慢速比（M）總效率%	14	12	15	13	11	11	11	10	8
潤滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
絲桿每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
絲桿升降機潤滑劑	合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）
