在機械設備中，由于蝸桿傳動具有減速比大、結構緊湊等特點，在各種傳動裝置和分度機構中得到廣泛的應用。隨著現代工業技術的飛速發展，對蝸輪副在承載能力、傳動效率和傳動精度等方面提出了更高的要求。為滿足這些要求，一是采用綜合機械性能好的材料和必要的熱處理，另一方面要提高制造精度，如采用磨削加工來提高蝸桿螺旋面的形狀精度和降低表面粗糙度值(當然也包括與蝸桿一致的加工蝸輪的滾刀)。筆者發現工廠在磨削蝸桿時存在著加工原理誤差，這些誤差將隨著導程角增大而增大，產生誤差的根源是對磨削蝸桿的砂輪修整上存在問題。

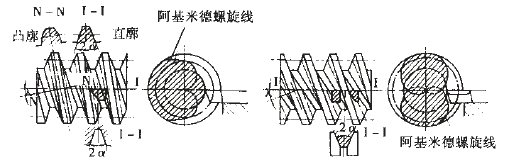

圖1所示為幾種蝸桿的車削方法，其中圖、(c)所示為阿基米德(ZA)蝸桿和漸開線(ZI)蝸桿。當蝸桿的頭數增多、導程角增大時，其幾何形狀和切削角度將出現加工困難。圖所示為一種延伸漸開線蝸桿，又稱齒槽法向直廓(ZN
1)蝸桿，其加工條件較前2種優越。然而不管是哪一種蝸桿，它們都是直線型螺旋面蝸桿，即它們的螺旋面是一直線母線相對一軸線作圓柱螺旋運動所形成。在制造時是將一直線刀刃(車刀上的刀刃)安置在恰當的位置，然后用車螺紋的方法加工而成。但是在磨削蝸桿時所采用的是圓盤砂輪，是通過圓盤砂輪兩側的圓錐面來進行磨削，不能如車刀那樣用一直線刀刃，因此砂輪側面的圓錐面將與蝸桿的螺旋面發生干涉，會將蝸桿的螺旋面多磨去一部分，造成蝸桿齒形誤差。蝸桿的頭數越多，其導程角越大，那么磨削時干涉就越厲害，產生的齒形誤差就越大。為了確保加工的蝸桿能獲得準確的齒形，必須對圓盤砂輪進行相對應的準確修整。
我們可以通過理論計算對圓盤砂輪的軸向截面進行修形，但是這種計算很復雜，而且在生產中砂輪不斷磨損，外徑逐漸變小，每次修形計算都不一樣，現場很難操作。下面介紹一種展成包絡修整法，它不失為一種既簡便又精確的砂輪修整法。它的修整原理如下：采用一個與被加工蝸桿完全一樣的金剛石蝸桿，在它的外圓和螺旋面上布滿許許多多細小的金剛石刀刃，通過展成運動來修磨圓盤砂輪，將其在磨削蝸桿時產生干涉的磨料部分全部磨掉。然后將此修整后的圓盤砂輪來磨削蝸桿，就可以獲得具有準確齒形的高精度蝸桿。
